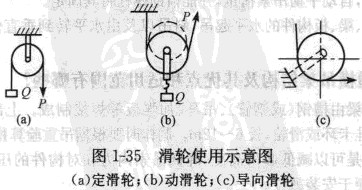

滑輪使用示意圖

(1)定滑輪。定滑輪用以支持撓性件的運動，當繩索受力時，轉子轉動，而軸的位置不變。在使用時，只能改變鋼絲繩的方向，不節省力，如圖1-35(a)所示。
(2)動滑輪。動滑輪安裝在運動的軸上，它與被牽引的工作物一起升或降。用動滑輪工作省力，但不能改變用力方向，如圖1-35(b)所示。
(3)導向滑輪.導向滑輪又稱開門滑子，它與定滑輪相似，僅能改變繩索方向，不省力，如圖1-35(c)所示。
(4)滑輪組?；喗M是將一定數量的定滑輪、動滑輪及索具組成的一種起重工具。它既能減少牽引力，又能改變拉力的方向。在吊裝工程中，常使用滑輪組，以便用較少的牽引力起吊重量較大的機械設備。如采用0.5-20t(5-200kN)的卷揚機來牽引滑輪組的出繩端頭時〔一般稱跑線)，可完成幾噸至幾百噸重的設備或構件的吊裝任務.
